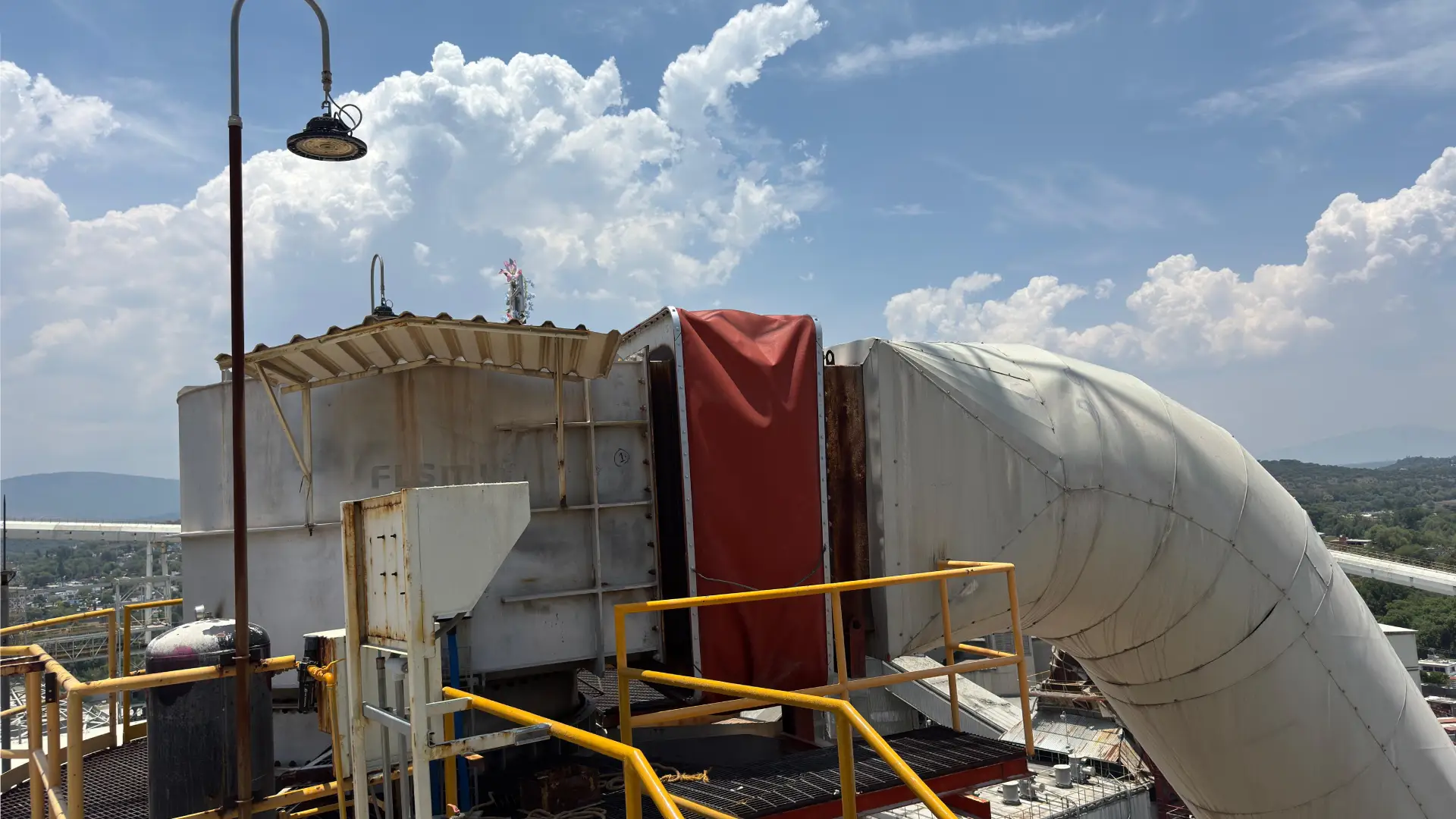

Juntas de Expansión Textiles para Ductos de Gases de Alta Temperatura
Sistemas de ingeniería a la medida —marco metálico, bolster térmico y cubierta multicapa— fabricados en México. Operación continua hasta 1,200°C. Fabricación ágil para paros de planta programados.
- Respuesta en menos de 24 h hábiles
- Fabricante directo, sin intermediarios
APLICACIONES INDUSTRIALES
Diseñadas para ductos de aire y gases a alta temperatura
Absorben la expansión térmica, la vibración y las desalineaciones que se producen en los sistemas de ductos. Estas son las aplicaciones donde se instalan con mayor frecuencia:
Salida de turbinas
Absorben la expansión térmica y la vibración en escapes de turbina y ciclos combinados.
Ductos de proceso
Cementeras, siderurgia, papel, química: donde hay gases calientes en movimiento.
Calderas y HRSG
Compensan movimiento en ductos de calderas de recuperación y generación de vapor.

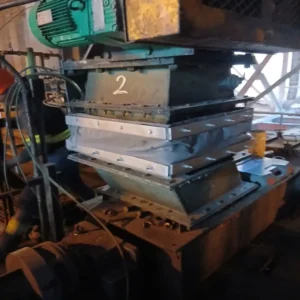

Ventiladores y sopladores
Desacoplan la vibración del equipo rotativo del resto del ducto.

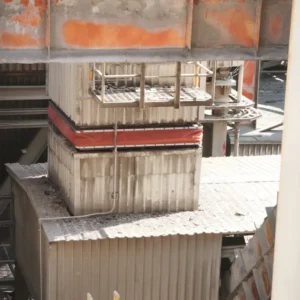

Chimeneas y ductos
Sellan y flexibilizan las conexiones hacia chimenea en cualquier geometría.
¿Tu aplicación no está en la lista? Descríbela en el formulario. Fabricamos a medida.
FICHA TÉCNICA
Especificaciones técnicas
Cada junta se fabrica para su punto de operación. Estos son los rangos que cubren nuestras configuraciones; si tu caso queda fuera, lo evaluamos. Y no necesitas tener todos los datos resueltos para pedir una cotización — con temperatura, geometría y tipo de movimiento, nuestro equipo propone la configuración.
| Temperatura de operación | Cubierta multicapa: hasta 500 °C Con bolster colocado en el marco metálico: hasta 1,200 °C |
| Geometrías | Circular, rectangular, oval y a medida — sin límite práctico de dimensiones |
| Presión | Servicios de baja presión (ductos de aire y gases) |
| Movimientos absorbidos | Axial, lateral, angular y combinados; también desalineación de montaje |
| Materiales de cubierta | Textiles de ingeniería de alto desempeño, en arquitectura multicapa seleccionada para cada servicio: flexibilidad, resistencia térmica y estabilidad química. |
| Estándares de referencia | Prácticas de la Fluid Sealing Association |
CÓMO SE CONFIGURA
Un sistema completo de tres componentes. Configurado para cada ducto
La junta Textiflex es un sistema de tres componentes que se configuran según tu operación. Abajo verás el sistema completo: haz clic en cualquier pieza del diagrama —o en las pestañas— para conocer sus configuraciones disponibles y qué datos necesitamos para cotizar tu caso.
Esquema ilustrativo · No representa proporciones ni dimensiones reales
El punto de conexión entre la junta y el ducto
Es lo primero que hay que definir, porque en muchas plantas el marco ya existe en sitio — y su tipo y geometría determinan cómo se configura todo lo demás. Su conexión al ducto puede ser soldada o atornillada.
El marco puede integrar un liner: una lámina metálica que desvía el flujo de gas para que no golpee directamente al bolster ni a la cubierta. Se especifica cuando el gas viaja rápido o arrastra sólidos.

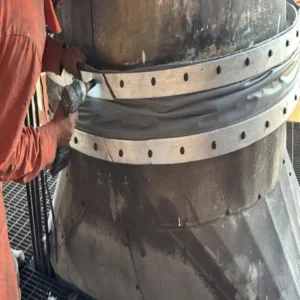

Clamp
La cubierta se sujeta con abrazadera y se reemplaza sin desmontar el ducto. La opción cuando la ventana de paro es corta.
Bridado
La cubierta se atornilla a la brida. Unión rígida y permanente, para instalaciones definitivas.
La barrera térmica interna
Es un colchón aislante que se coloca dentro del marco. Protege la cubierta del calor del fluido y prolonga su vida útil. Es lo que permite llevar la junta hasta 1,200 °C — sin bolster, la cubierta multicapa trabaja hasta 500 °C.
No todas las aplicaciones lo necesitan: depende del marco y de las condiciones reales de operación.
Con malla
La malla protege la tela del bolster para que no se desgarre por el roce con el metal.
Sin malla
Cuando las condiciones de operación no exponen la tela a ese roce.
El elemento flexible: absorbe, sella y contiene
Es el elemento principal de la junta. Se diseña según las condiciones de operación y el marco elegido. Las capas se seleccionan según la naturaleza del proceso —gases de combustión, ácidos, altas temperaturas o sólidos en suspensión— y cada una aporta una función: flexibilidad, resistencia térmica, estabilidad química y estanqueidad.
Su versión —Clamp o Bridada— corresponde al tipo de marco.
Clamp
Configuración para marco tipo Clamp. Compensa movimiento y desalineación.
Bridada
Configuración para marco tipo Bridado. Compensa movimiento y desalineación.
JUNTA TEXTIL VS METÁLICA
¿Cuándo elegir una junta textil sobre una metálica?
| Criterio | Junta textil | Junta metálica |
|---|---|---|
| Presión del servicio | Baja (ductos de aire/gases) | Media y alta (tuberías presurizadas) |
| Movimientos combinados | Axial + lateral + angular a la vez, gran amplitud | Limitada; movimientos grandes exigen fuelles largos |
| Geometrías rectangulares | Su terreno natural | Costosa o inviable |
| Peso sobre el ducto | Ligera — mínima carga estructural | Pesada; puede exigir soportería adicional |
| Vibración | La aísla por naturaleza | La transmite |
| Reemplazo en paro | Rápido; se fabrica en días | Tiempos de fabricación largos |
| Líquidos / vapor presurizado | No es su servicio | La opción correcta |
Si tu servicio es un ducto de gases calientes a baja presión con movimiento o vibración, la textil suele ganar en desempeño, peso y costo total. ¿Dudas de tu caso? Mándanos los datos y te decimos cuál conviene — aunque no sea la nuestra.
POR QUÉ TEXTIFLEX
Por qué elegir a Textiflex
Fabricación nacional
Diseñamos y fabricamos en México: sin importaciones que detengan tu mantenimiento, con soporte en tu idioma y horario.
A la medida real
Cada junta se fabrica para tu ducto: geometría, temperatura y movimiento. No adaptamos catálogo: partimos de tu especificación.
15 años de experiencia
Resolviendo sellado y protección térmica industrial.
Industrias servidas
Energía, cemento, acero, papel y muchas más
PAROS DE PLANTA
¿Paro de planta programado? Llegamos contigo
Las juntas de expansión se reemplazan en ventanas de mantenimiento que no se mueven. Nuestra promesa es de calendario: cotización en 24 horas, ingeniería de detalle expedita y fabricación de 24 a 72 horas con la información completa.
Solicita tu cotización
Con estos datos básicos armamos tu propuesta. Si te falta algún dato técnico, no te detengas — te ayudamos a completarlo.
Respuesta en menos de 24 horas hábiles. Tus datos solo se usan para atender tu solicitud.
Preguntas frecuentes
Sobre juntas de expansión textiles
¿Qué es una junta de expansión textil?
Un conector flexible multicapa —también llamado compensador textil o junta de expansión de tela— que absorbe movimientos térmicos, vibración y desalineación en ductos de aire y gases. A diferencia de las metálicas, se fabrica en cualquier geometría y absorbe movimientos combinados con mínima carga sobre el ducto.
¿Qué temperatura soporta una junta textil?
Depende de la configuración de capas y del bolster aislante: desde servicios de aire a temperatura moderada hasta gases de combustión de 1,200 °C con bolster en el marco metálico. En la cotización definimos la configuración para tu punto de operación.
¿Es lo mismo que una junta de expansión no metálica?
Sí — «junta de expansión no metálica», «compensador textil» y «junta de expansión de tela» son nombres del mismo tipo de solución. Lo importante es el diseño del sistema completo: marco, bolster y cubierta.
¿Pueden fabricar geometrías rectangulares o medidas especiales?
Sí — es justamente la ventaja del sistema textil. Rectangulares, ovales, circulares o a dibujo, sin las limitaciones de fabricación de un fuelle metálico.
¿Cuánto tardan si tengo un paro de planta próximo?
Cotizamos en 24 horas hábiles y ajustamos la fabricación a tu ventana de mantenimiento. Dinos la fecha de tu paro desde el primer contacto y programamos hacia atrás.
¿Qué necesito para pedir una cotización?
Idealmente: medidas del ducto, temperatura de operación, medio (aire, gases de combustión, etc.) y tipo de movimiento. ¿No los tienes todos? Mándanos lo que tengas — te guiamos con el resto.
