Juntas Metálicas

RTJ: SS-316, SS-304 Y ACERO AL CARBÓN

Las juntas RTJ se emplean principalmente en la industria del petróleo y gas, donde las condiciones de alta presión y/o alta temperatura exigen un sello de máxima integridad.

Este tipo de junta solo puede instalarse cuando la brida cuenta con una ranura RTJ maquinada, ya que su sellado se logra por contacto lineal y efecto acuñante entre la junta y la ranura.

Se fabrican en sección oval, octagonal, RX o BX, cada una adecuada para un tipo específico de ranura, y están diseñadas para soportar altas presiones, vibraciones y temperaturas elevadas. Su suministro se realiza conforme a una única norma aplicable —ASME/ANSI B16.5, ASME B16.20 o API 6A— y están destinadas para uso exclusivo en bridas, válvulas y canalizaciones con ranura RTJ.

Enchaquetadas

Este diseño se compone de un material de relleno blando y flexible, encapsulado parcialmente por una chaqueta metálica que actúa como protección externa.

Su construcción permite una adecuada capacidad de compresión y un sellado funcional en aplicaciones de servicio moderado, especialmente en espacios reducidos.

Se emplea comúnmente en válvulas, bombas y equipos donde las condiciones de operación no demandan configuraciones estructurales más complejas.

Ver Ficha Técnica

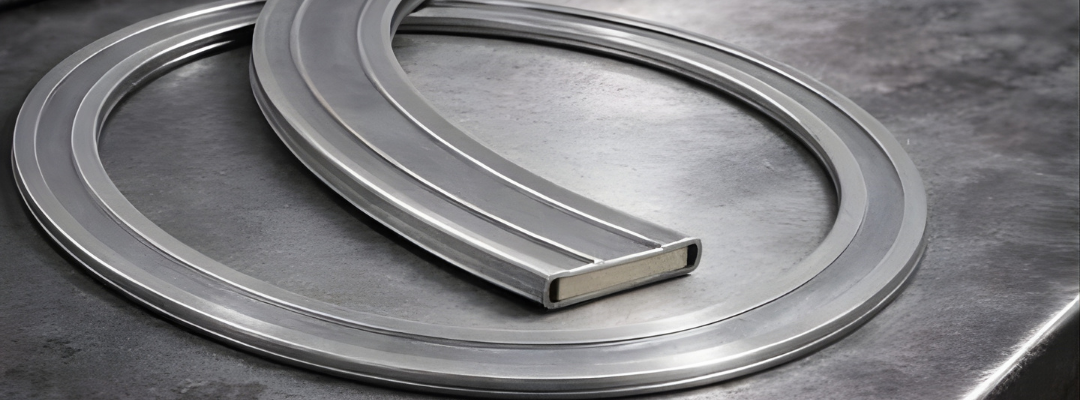

Doble Chaqueta

Este diseño incorpora un material de relleno completamente encapsulado por una chaqueta metálica, lo que proporciona mayor integridad estructural y resistencia frente a presión y temperatura.

Su configuración ofrece mejor protección del núcleo y mayor estabilidad dimensional en comparación con diseños parcialmente encapsulados.

Se utiliza en intercambiadores de calor, calderas y equipos donde se requiere mayor robustez mecánica y confiabilidad operativa.

Ver Ficha Técnica

Doble Chaqueta Corruguda

Este diseño incorpora un material de relleno completamente encapsulado por una chaqueta metálica, lo que proporciona mayor integridad estructural y resistencia frente a presión y temperatura.

Su configuración ofrece mejor protección del núcleo y mayor estabilidad dimensional en comparación con diseños parcialmente encapsulados.

Se utiliza en intercambiadores de calor, calderas y equipos donde se requiere mayor robustez mecánica y confiabilidad operativa.

Ver Ficha Técnica

Kamprofile

Las juntas dentadas, o Kammprofile, se han consolidado como una alternativa confiable frente a las juntas de doble chaqueta en bridas grandes no estándar e intercambiadores de calor.

Ofrecen excelente capacidad de recuperación y flexibilidad, manteniendo la integridad del sello ante fluctuaciones de presión y temperatura, diferenciales térmicos en la cara de la brida, rotación de bridas y relajación o fluencia de los pernos.

Se componen de un núcleo metálico acanalado de precisión, combinado con materiales de sellado blando adheridos en ambas caras. El material blando proporciona el asiento inicial a baja tensión, mientras que el núcleo dentado concentra la carga, optimizando el desempeño del sellado.
